モータを動かすでモータドライバに触れました。
今回はリモコン戦車に搭載するモータドライバ回路を作製します。

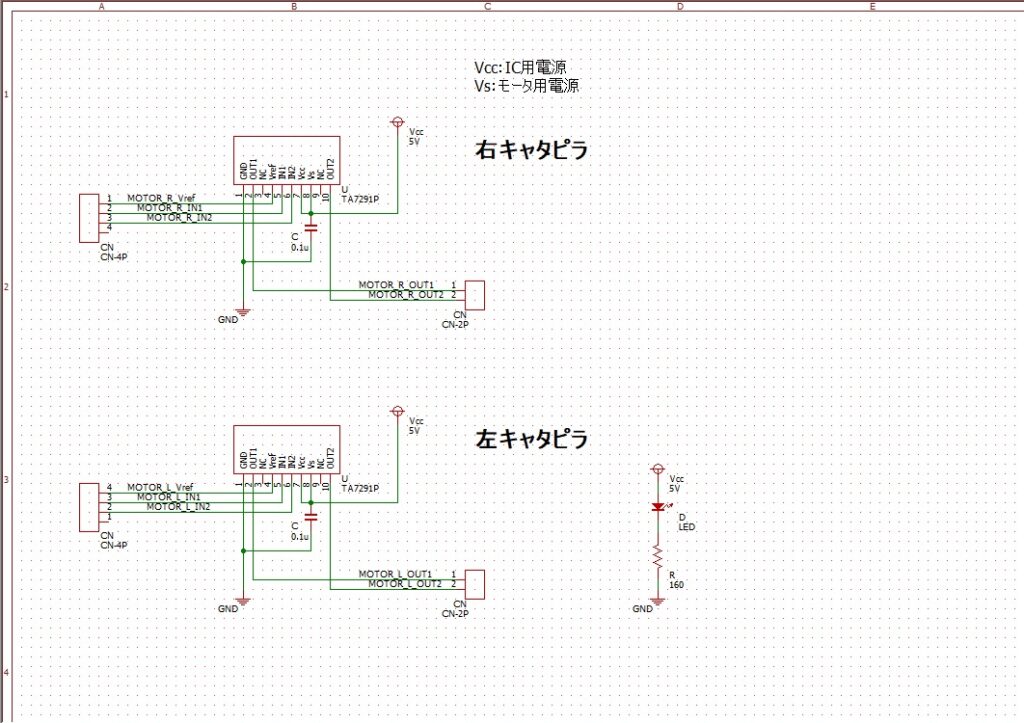

回路図です。

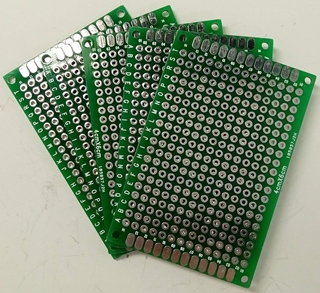

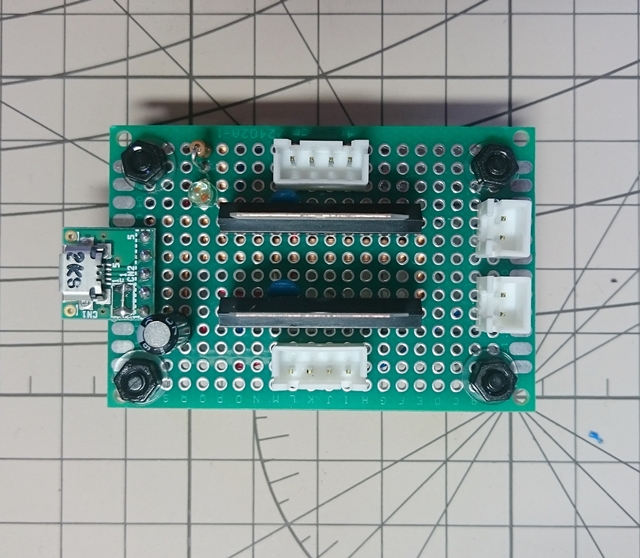

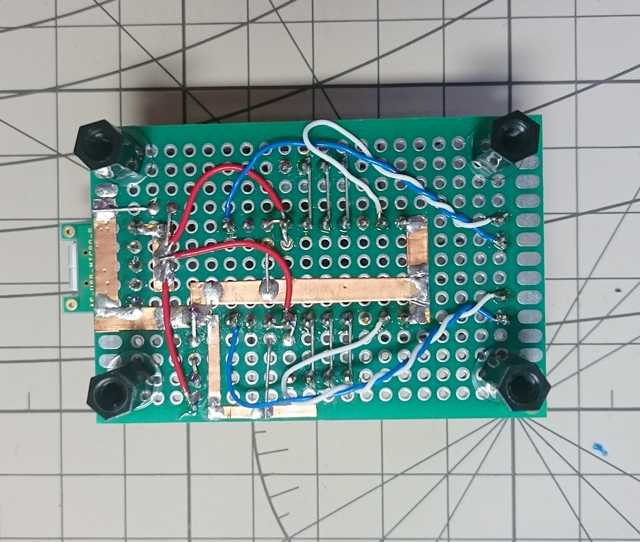

回路はユニバーサル基板に実装していきます。
電源供給はモバイルバッテリーからマイクロUSBでおこないます。

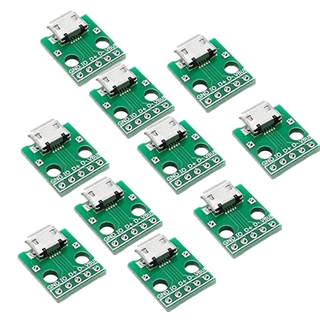

Homyl メス マイクロ ピンボード USB → DIP 5ピン DIP変換 2.54mm マイクロ USB 電子部品 10個

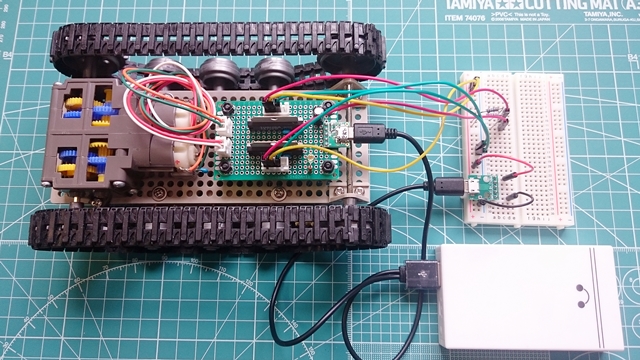

出来上がったモータドライバ回路をリモコン戦車に仮組みします。
仮組みなので制御電圧をブレッドボード経由で印加するようにしました。マイクロUSBの二股ケーブルを使っています。

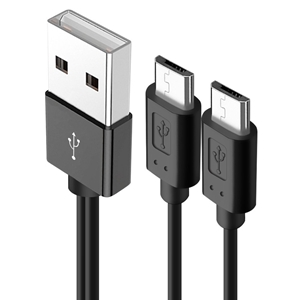

WEUTOP microUSB – microUSB 二股充電ケーブル 2台同時に充電 2.0A急速充電対応
